چيزي که ما ارائه ميديم:1) کنترل کیفیت خوب 2) قیمت های بسیار رقابتی 3) محصولات پیشرفته فناوری 4) بهترین تیم حرفه ای الکترونیک مصرفی سبک زندگی.5) ارتباطات بدون مشکل 6) خدمات موثر OEM&ODM
-
برجسته کردن
3OZ یک توقف PCB مجمع,2OZ واحد واحد PCB,1OZ یک توقف pcba
,2OZ one stop pcb assembly
,1OZ one stop pcba
-
مواد پایهFR-4، شیشه اپوکسی، FR4 High Tg، سازگار با Rohs
-
ضخامت مس1/2OZ 1OZ 2OZ 3OZ
-
ضخامت تخته0.4 ~ 4.0 میلی متر
-
حداقل اندازه سوراخ0.01 اینچ، 0.25 میلی متر یا 10 میلی متر
-
Min. حداقل line width عرض خط0.006 اینچ یا 0.15 میلی متر
-
حداقل فاصله خطوط4 میلیون
-
تکمیل سطحHASL، بدون سرب، OSP، ENIG و غیره
-
مقدار سفارش1-500000
-
تعداد لایه1،2،4،6، تا 22 لایه
-
نوع PCBسخت، منعطف، صلب-انعطاف پذیر
-
حداکثر ابعاد PCB20 اینچ * 20 اینچ یا 500 میلی متر * 500 میلی متر
-
تحمل ضخامت± 10٪
-
تحمل ضخامت مس± 0.25 اونس
-
ماسک جوشکاریسبز، قرمز، سفید، زرد، آبی، سیاه و غیره
-
صفحه نمایش ابریشمسفید، زرد، سیاه یا منفی و غیره
-
SMT Jointing Min. SMT Jointing Min. Space فضا0201 میلی متر
-
فضای QFPگام 0.3 میلی متر
-
بندرYantian، Shekou، هنگ کنگ
-
محل منبعگوانگدونگ، چین
-
نام تجاریCustomized
-
شماره مدلLUX002032
-
قیمت$20.00/pieces 1-10 pieces
-
جزئیات بسته بندیکالاها در کیسه ضد پلاستیک یا جعبه جداگانه بسته بندی می شوند، در بسته بندی راه راه، ساخته شده از کارت
-
قابلیت ارائه1000 قطعه / قطعه در روز
تخته مدار چاپی مونتاژ Gerber فایل BOM لیست یک توقف PCBA سفارشی
PCBA PCB Printed Circuit Board Assembly Gerber File BOM List یک توقف برای PCB PCB PCB PCB سفارشی
| مشخصات فنی PCB | |||||
| مقدار سفارش | 1-500,000 | ||||
| تعداد لایه ها | 1,2,4,6، تا 22 لایه | ||||
| مواد تابلو | FR-4، شیشه اپوکسی، FR4 Tg بالا، سازگار با Rohs، آلومینیوم، راجرز، و غیره | ||||
| نوع PCB | سخت، انعطاف پذیر، سفت و انعطاف پذیر | ||||
| شکل | هر شکلی: مستطیل، گرد، سوراخ، برش، پیچیده، نامنظم، و غیره | ||||
| حداکثر ابعاد PCB | 20 اینچ*20 اینچ یا 500 میلی متر*500 میلی متر | ||||
| ضخامت تخته | 0.4~4.0mm | ||||
| تحمل ضخامت | ± 10% | ||||
| ضخامت مس | 1/2OZ 1OZ 2OZ 3OZ | ||||
| میزان تحمل ضخامت مس | ± 0.25 اونس | ||||
| ماسک جوش | سبز، قرمز، سفید، زرد، آبی، سیاه و غیره | ||||
| پرده ابریشم | سفید، زرد، سیاه، منفی و غیره | ||||
| عرض خط کمترین صفحه ابریشم | 0.006' یا 0.15mm | ||||
| پوشش سطح | HASL، نیکل، Imm Gold، Imm Tin، Imm Silver، OSP و غیره | ||||
| حداقل قطر سوراخ حفاری | 0.01'0.25 میلی متر یا 10 میلی متر | ||||
| برش PCB | برش، V-score، Tab-routed | ||||
| قابلیت های مونتاژ PCB | |||||
| SMT Jointing Min. فضا | 0201mm | ||||
| فضای QFP | ارتفاع 0.3mm | ||||
| حداقل بسته | 201 | ||||
| حداقل اندازه | 2*2 اینچ ((50*50 میلی متر) | ||||
| حداکثر اندازه | 14*22 اینچ ((350*550mm) | ||||
| دقت قرار دادن | ±0.01mm | ||||
| دقت قرار دادن | QFP، SOP، PLCC، BGA | ||||
| توانایی قرار دادن | 0805, 0603, 0402, 0201 | ||||
| زمان پیشگیری از PCB (روز کار) | |||||
| یک طرفه دو طرفه | 4 لایه | لایه 6 | بیش از 8 لایه | HDI | |
| زمان نمونه گیری (معمول) | 4 تا 5 روز | 6 تا 7 روز | 7 تا 8 روز | 10 تا 12 روز | 10 تا 12 روز |
| زمان نمونه گیری (سریع تر) | دو تا سه روز | 3 تا 5 روز | 6 روز | 6 تا 7 روز | 12 روز |
| زمان تولید انبوه | 7 تا 10 روز | 10 تا 14 روز | 13 تا 14 روز | 16 روز | 20 روز |
| زمان تولید PCB | |||||
| زمان نمونه گیری | PCB Fab+Components Sourcing+PCBA= 7 ~ 15 روز با توجه به سطح دشواری. | ||||
| زمان تولید انبوه | PCB Fab + Components Sourcing + PCBA = 14 ~ 28 روز بر اساس QTY و مشکلات سطح. | ||||
مشخصات شرکت
شرکت Shenzhen Oriental FastAssembly Electronic Co. Ltd.
Oriental FastAssembly Ltd. یک تولید کننده PCBA است که در سال 2001 تاسیس شده است، در منطقه Longtian پینگشن، شنژن واقع شده است، متخصص در راه حل های کلیدی از جمله طراحی الکترونیک،تولید PCB، جمع آوری SMT و PCB ، منابع اجزای ، قالب بندی ، فلزات و پلاستیک ها ، کابل ها و جمع آوری نهایی ، لجستیک و سایر خدمات ارزش افزوده و غیرهما خدمات ساخت قرارداد الکترونیک را برای محصولات کنترل صنعتی ارائه می دهیم، الکترونیک مصرفی، ال ای دی / برق، انرژی و دستگاه های بازی. کارخانه ما با ISO9001 واجد شرایط است. ما با مشتریان در سراسر چین برای مدت طولانی همکاری کرده ایم. در همان زمان،تجارت ما به آسیا گسترش یافته است، اروپا و آمریکا از سال 2005. کسب و کار اصلی ما در تجمع PCB است. ما همچنین می توانیم خدمات از جمله طراحی الکترونیک، کپی و کلون PCB، تولید PCB، منبع قطعات،مونتاژ نهایی محصولات، قالب سازی پلاستیک و فلزات ، تدارکات و خدمات ارزش افزوده.
خط تولید
گواهینامه
تعاونی

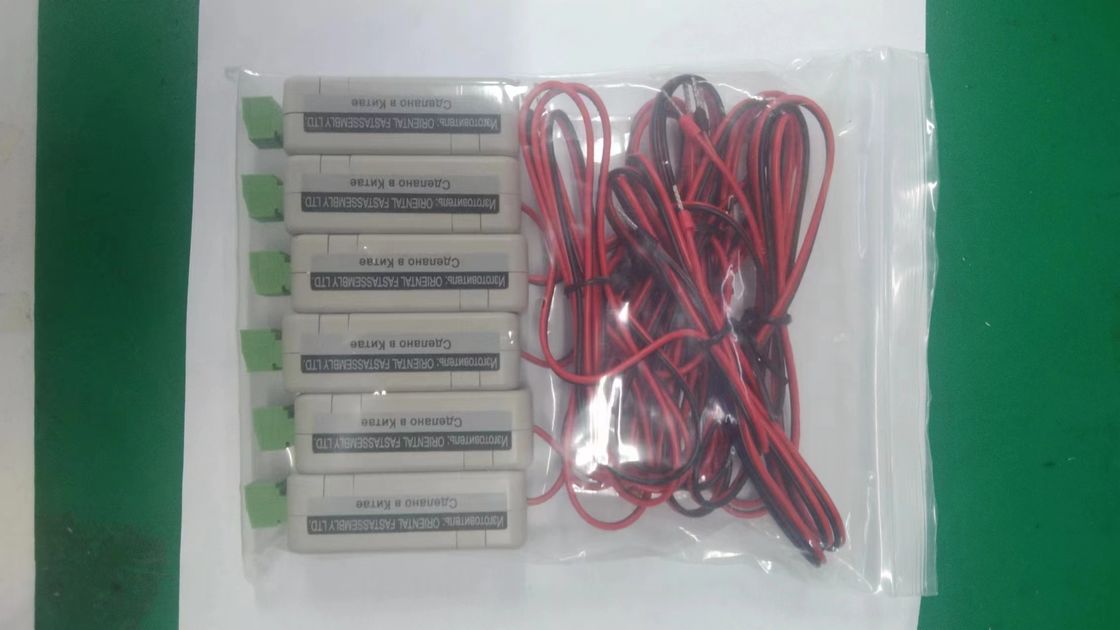

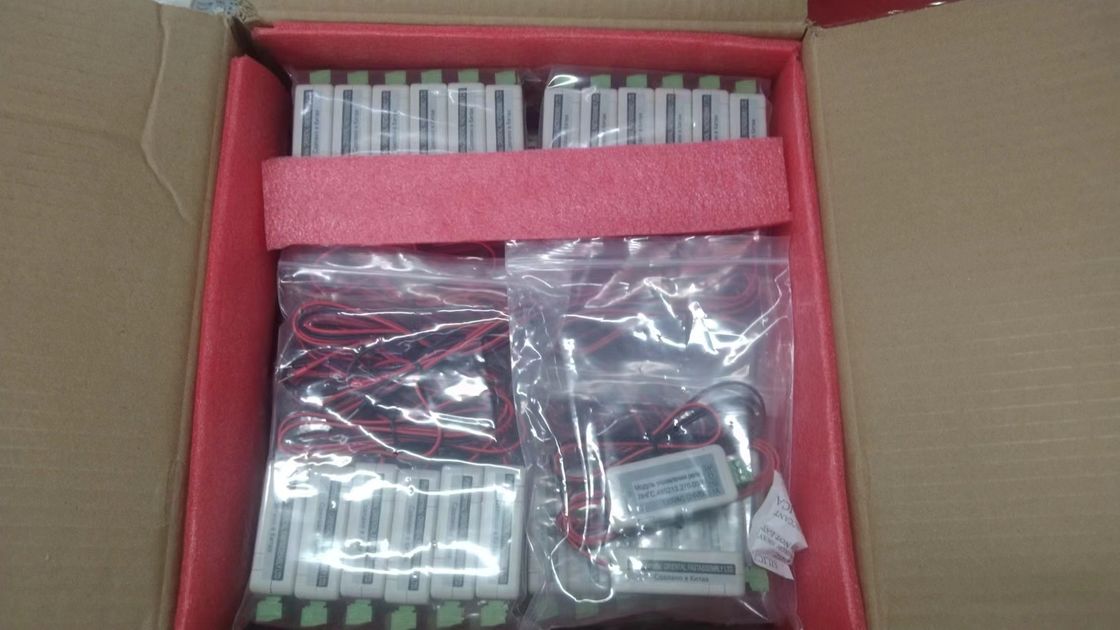

بسته بندی و تحویل
سوالات عمومی
س1: برای نقل قول PCBA چه فایل هایی لازم است؟A: فایل های PCB ((گربر)) ، لیست BOM ، داده های XY ((Pick-N-Place)).
سوال2: مقدار سفارش و زمان تحویل OFAL چقدر است؟A: 1pc. هر دو نمونه و تولید انبوه می تواند توسط OFAL پشتیبانی شود. نمونه اولیه PCB برهنه: 2 لایه، 24 ساعت 4 لایه، 48 ساعت 6 ~ 8 لایه، 72 ساعت PCBA ((پی سی بی مونتاژ): QTY <30pcs، 1 روز QTY 30 ~ 100pcs،2 روز QTY 100 ~ 1000pcs، 5 روزس3: برای نقل قول PCB، OFAL به چه فرمت فایل نیاز دارد؟جربر، پروتل 99SE، DXP، PADS 95، AUTOCAD، CAM350 خوبهسوال 4: چگونه OFAL PCB و PCBA بوردها را آزمایش می کند؟ج: SPI، AOI، اشعه ایکس، FQC برای PCBA ((پی سی بی مونتاژ) ، AOI، آزمایش سنجه پرواز، آزمایش تجهیزات تست، FQC و غیره برای PCB برهنه.Q5: آیا می توانید PCB یا طراحی مدار انجام دهید؟A: بله، ما تیم طراحی از جمله نرم افزار، سخت افزار و مهندسان ساختار. ما می توانیم خدمات طراحی سفارشی را ارائه دهیم.س6: OFAL چه شرایط پرداختی را می پذیرد؟A: TT، اتحادیه غربی، پول گرم، Paypal، ما نیز L / C را قبول می کنیم.
محصولات مرتبط
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
